Альбом
Отчет Альбом — это пакет проектной и рабочей документации для строительства дома, выполненный в соответствии с требованиями межгосударственного стандарта ГОСТ 21.1101-2009.
Альбом создается в формате PDF и состоит из заглавных страниц и отчетов, которые вы включили в него в параметрах альбома. Отчеты могут входить в альбом в том виде, в каком были предварительно созданы в менеджере отчетов, или они могут создаваться/пересоздаваться в процессе создания альбома.
В заглавные страницы альбома входят:
- обложка
- титульный лист
- состав проекта (общие данные)
- пояснительная записка;
- ведомость основных комплектов

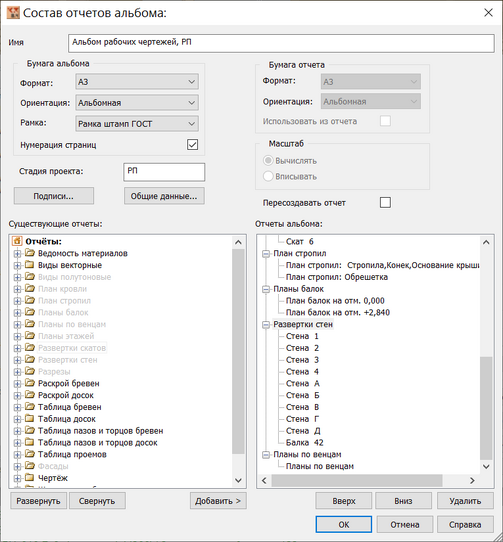

Альбомов для одного проекта может быть несколько. Добавляются они в папку Альбом при помощи кнопки Добавить. Для каждого альбома вы можете выбрать свой набор значений параметров и рабочих чертежей и таблиц. Для этого вы должны встать на нужный вам альбом внутри папки и нажать кнопку Параметры. На экране появится диалоговая карточка:
В левой части карточки, в окошке Существующие отчёты находится дерево всех отчетов текущего проекта. Для выбора отчетов для альбома нужно встать в этом окошке на нужную строчку и нажать кнопку Добавить. При помощи кнопок Вверх и Вниз вы можете задать порядок расположения отчетов в альбоме. В окне Отчёты альбома работает множественный выбор с использованием кнопок Shift и Ctrl.
|
Если отчет Раскрой брёвен разбит на партии и при раскрое был включен параметр Кроить все партии сразу, то при включении такого отчета в Альбом автоматически добавляются все партии сразу. В этом случае выборочное добавление партий в Альбом запрещено. То же самое относится и к Разверткам стен. |
Название, заданное в поле Имя альбома, будет проставлено на обложке и титульном листе.
В группе параметров Бумага альбома задается формат и ориентация бумаги альбома. Эти настройки применяются к заглавным страницам альбома и ко всем отчетам, у которых отсутствует галочка Использовать из отчета. Определяя Бумагу альбома, важно помнить, что выставленные вами значения в дальнейшем будут определять местоположение полей для подшивки всех документов альбома.
В поле Рамка вы можете выбрать тип штампа. При создании альбома выбранный тип штампа будет проставлен на всех его страницах. У табличных отчетов рамка, выставленная в индивидуальном порядке, будет заменена на рамку, выбранную для альбома.
Галочка Нумерация страниц включает простановку порядковых номеров на страницах альбома (в правом верхнем углу страницы). В поле Стадия проекта указывается тип проекта: эскизный, рабочий и пр. При помощи кнопки Подписи задаются должность и фамилия работников, чьи подписи должны стоять на титульном листе альбома и в штампе. Кнопка Общие данные открывает окно текстового редактора, в котором вы можете составить пояснительную записку.
|
В набираемом вами тексте запрещено использовать квадратные скобки [], так как с этими символами не всегда корректно работают некоторые приложения, используемые в К3-Коттедж Бревно&Брус. |
В группе параметров Бумага отчёта можно изменить формат и ориентацию бумаги отдельно взятого отчета из поля Отчёты альбома. Если включить параметр Использовать из отчета, то формат и ориентация бумаги отчета будут те же, что и при его создании в менеджере отчетов, выбранные по кнопке Ширина полей. Если галочки в поле Использовать из отчёта нет, то как уже было сказано, формат и ориентация бумаги отчета будут совпадать с альбомными.
Группа параметров Масштаб становится доступной, если вы стоите в поле Отчёты альбома на отчёте-чертеже. Если выбрать параметр Вписать, то масштаб отчета будет автоматически вычислен так, чтобы чертеж полностью убрался на заданный формат бумаги с учетом полей. Если выбрать Вычислять, то в этом случае подбирается максимально возможный гостовский масштаб.
Если вы отредактировали отчет вручную и хотите, чтоб он таким вошел в Альбом, уберите галочку в поле Пересоздавать отчёт. Если этого не сделать, то отчет для альбома будет создан заново, и ваша ручная правка из него исчезнет.
