Планы балок
Прежде чем задавать параметры отчета, встаньте в карточке Отчёты проекта на папку отчета и добавьте при помощи кнопки Добавить столько отчетов, сколько вам нужно, например, равное количеству перекрытий в проекте. Затем внутри папки по очереди выбирайте каждый отчет и в правой части карточки указывайте в миллиметрах Высоту 1, на которой расположены балки. Если на заданной высоте балок нет, то отчет не будет создан. Высоту также можно указывать мышкой, нажав кнопку Задать.
В правой части карточки Отчёты проекта можно:
- включить режим удаления внутренних линий при помощи параметра Скрыть невидимые линии;
- выбрать формат и ориентацию бумаги для каждого отчета папки. Эти же значения параметров будут использованы при создании планов балок, входящих в состав отчета Альбом.

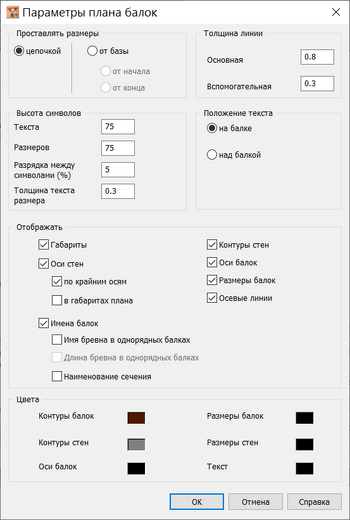

Далее встаньте на папку отчета и нажмите кнопку Параметры. На экране появится диалоговая карточка Параметры плана балок:
Размеры на плане могут быть проставлены в двух режимах: цепочкой или от базы. Если выбрать режим от базы, то можно дополнительно указать, какой край стены необходимо взять за базу.
В группе параметров Высота символов задается высота символов размеров и текста надписей в миллиметрах. Параметр Разрядка между символами (%) увеличивает или уменьшает интервал между символами (устанавливается в процентах от ширины символа).
В группе параметров Отображать поставьте галочки перед теми параметрами, которые вы хотите видеть на плане. Параметр Габариты включает образмеривание габаритов плана на выбранной высоте. Параметр Оси стен проставляет размеры между осями стен. Если включить параметр В габаритах плана, то будут образмериваться оси только тех стен, которые входят в габариты плана. Параметр По крайним осям добавит на чертеж ещё один размер — расстояние между крайними осями.
Стены на плане балок рисуются пунктирной линией и отображаются габаритами. На чертеже образмериваются оси стен, оси балок и расстояния от балок до ближайшей стены.
|
Только для модуля Двойные стены
|
