Прежде чем задавать параметры отчета, встаньте в карточке Отчёты проекта на папку отчета и добавьте при помощи кнопки Добавить столько отчетов, сколько вам нужно, например, равное количеству этажей в проекте. Затем внутри папки по очереди выбирайте каждый отчет и в правой части карточки указывайте две высоты (в миллиметрах): Высота1 — высота пола этажа, а Высота2 — высота потолка этажа. На план этажа попадут элементы дома, которые находятся между этими высотами: части стен, проемы, скаты, лестницы, столбы.

I.png В программе работает проверка на корректность заданных высот. В том случае, если заданное значение Высоты 2 меньше Высоты 1, выдается сообщение:

Все высотные отметки на плане считаются от нулевой отметки проекта. Она задается в карточке Параметры стены в поле Положение нулевой отметки. Высота в названии отчета будет также указана с учетом положения нулевой отметки. Например, если у вас нулевая отметка находится на уровне 200 мм, а Высота 1 = 0 мм и Высота 2 = 2500 мм, то заголовок отчета будет следующий — План на отм.0.200., и все высотные отметки на плане будут отсчитаны от уровня 200мм.

Для плана этажа в правой части карточки Отчёты проекта можно:

  • включить режим удаления внутренних линий при помощи параметра Скрыть невидимые линии;
  • выбрать формат и ориентацию бумаги для каждого отчета папки. Эти же значения параметров будут использованы при создании планов этажей, входящих в состав отчета Альбом.

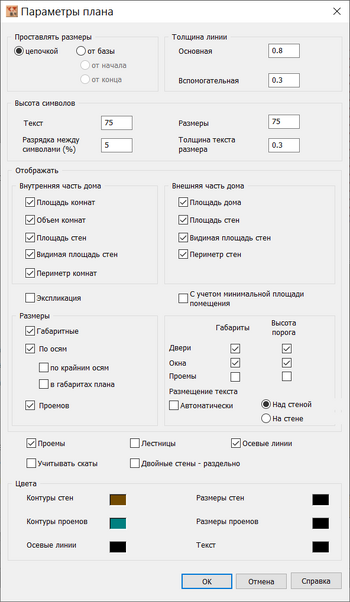

Далее встаньте на папку отчета и нажмите кнопку Параметры. На экране появится диалоговая карточка Параметры плана:


На плане этажа могут быть проставлены размеры стен и проемов; расстояния между осями стен; расстояния от проемов и свободных столбов до ближайших осей.

Размеры на плане могут быть проставлены в двух режимах: цепочкой или от базы. Если выбрать режим от базы, то можно дополнительно указать, какой край стены необходимо взять за базу.

В группе параметров Высота символов задается высота символов размеров и текста надписей в миллиметрах. Параметр Разрядка между символами (%) увеличивает или уменьшает интервал между символами (устанавливается в процентах от ширины символа).

В группе параметров Отображать поставьте галочки перед теми величинами, которые вы хотите видеть на плане.

Параметр Габаритные включает образмеривание габаритов плана (этажа). Параметр По осям проставляет размеры между осями стен. Все оси стен проекта группируются по признаку параллельности друг другу. Для каждой группы параллельных осей строится своя цепочка размеров — расстояний между осями. Если включить параметр В габаритах плана, то будут образмериваться оси только тех стен, которые входят в габариты плана. Параметр По крайним осям добавит на чертеж ещё один размер — расстояние между крайними осями.

Параметр Учитывать скаты используется, как правило, для мансардных этажей, стены которых не образуют замкнутый контур. Если включить данный параметр, то на плане периметр такого этажа будет замкнут при помощи скатов:

План этажа мансардного этажа, ограниченного двумя фасадными стенами:
Параметр Учитывать скаты выключен
Параметр Учитывать скаты включен

В группе параметров Размещение текста параметр Автоматически включает режим наиболее оптимального расположения имен проемов на чертеже по отношению к самим проемам. Параметры Над стеной и На стене размещают текст над стеной и на стене соответственно.

На плане могут присутствовать габариты дверей, окон, проемов и высоты их порогов; указывается, в каких единицах измерения считаются периметр, площадь и объем (м.п., м.кв., м.куб.). Для каждой комнаты могут быть подсчитаны ее объем, периметр, площадь пола, площадь стен с учетом и без учета бревенчатой фактуры поверхности. Площади стен считаются с учетом проемов под окна и двери. Для внешнего контура дома рассчитываются периметр, площадь пола и стен.

Все полученные площади, периметры и объемы вы можете вывести на чертеже в отдельную таблицу. Для этого нужно включить параметр Экспликация.

Если включить параметр С учетом минимальной площади помещения, то комнаты, имеющие площадь меньше значения параметра Минимальная площадь (задается в установках дома, в закладке Отчёты), будут исключены из расчетов.

А теперь немного о том, по каким правилам создается сам чертеж:

  • контуры стен формируются по габаритам бревен, попадающих в заданный интервал, с учетом внешних консолей;
DW.png Только для модуля Двойные стены


На плане этажа двойная стена отображается единым габаритом, объединяющим габариты её сторон.

отчёт План этажа для проекта из двойных стен; двойная стена отображается одним общим прямоугольником
  • если в стене на уровне пола (Высота1) находится проем типа Окно или Дверь, то помещения, разделенные такой стеной считаются различными комнатами; если же вместо оконного или дверного проема стоит проем типа Проем, и он режет стену на две части, то такая стена разделителем помещения не считается. Это учитывается при подсчете периметра, площади и объема комнат;
  • оконные и дверные проемы, высота порога которых лежит между заданными высотами (Высота1 и Высота2), отображаются на чертеже всегда, вне зависимости от того, включены они в параметрах плана или нет; проемы типа Проём отображаются только тогда, когда в параметрах отчета включен параметр Проёмы;
  • если друг над другом находятся два или более проемов, на план попадает нижний.
отчёт Планы этажей без экспликации
отчёт Планы этажей с экспликацией
